DAC Sound Card PCM2706 and PCM5102A
У меня потух встроенный выход звука на материнской плате, а PCI карты нет и нет возможности установить, т.к. мини системный блок. Принял решение сделать что-то типа внешней USB звуковой карты, т.к. свободных USB портов достаточно. Выход из положения готовый модуль на PCM2706, в продаже есть даже готовые решения, но у них есть один недостаток, они используют аналоговый выход PCM2706, а основное богатство этого модуля выход звука по I2S даже не распаян. Как раз у меня есть опыт с выводом звука через I2S при помощи DAC PCM5102A (PCM5122A) и другие в ESP32 (интернет Радио) и Raspberry Pi (Volumio). Для моих нужд качества такого звука будет достаточным, как и для многих других людей. Применение таких модулей DAC как DAC PCM5102A и PCM5122A имеет существенное отличие: PCM5102A не умеет регулировать уровень громкости на системном уровне, т.е. нельзя будет увеличить уровень громкости средствами Windows или Linux, а можно сделать это только в использованной программе типа Foobar, VLC... PCM5122A лишен этих недостатков и позволяет изменить звук системой.
Технические характеристики PCM2706:
- Интерфейс: USB 1.1, USB 2.0
- Цифровой вход: компьютерный USB-телефон OTG
- Интерфейс выхода: i2s
- Частота дискретизации: 32 кГц, 44 кГц, 48 кГц
- SNR: 98 дБ
- THD: 0,006%
- Напряжение питания: 5V
- Потребляемая мощность: 35 — 45 мА
Вторая часть нашего будущего устройства очень популярный PCM5102A — это высокопроизводительный 32-битный стерео ЦАП (цифро-аналоговый преобразователь) от Texas Instruments, работающий через интерфейс I2S, обеспечивающий аудио высокой четкости до 384 кГц (обычно 24-бит/192 кГц на модулях). Он популярен благодаря высокому соотношению сигнал/шум (112 дБ) и прямой поддержке наушников/усилителей (выход 2.1 VRMS)
Основные характеристики и особенности PCM5102A:
- Чип: PCM5102A (Texas Instruments).
- Интерфейс данных: I2S (также поддерживает Left-Justified).
- Разрешение: 16, 24 или 32 бита.
- Частота дискретизации: До 384 кГц.
- Выход: Стерео, выходное напряжение 2.1 VRMS (высокое качество звука без необходимости разделительных конденсаторов).
- Питание: 5В (на модуле, как на фото), встроенная схема PLL (ФАПЧ).
- Совместимость: Raspberry Pi, ESP32, STM32, Arduino (через I2S)
Ключевые особенности связки:
- PCM2706 (USB-интерфейс): Преобразует USB в аудиоинтерфейс I2S/IIS. Часто используется в более новых ревизиях (PCM2706C) для лучшей поддержки ОС.
- PCM5102 (ЦАП): ЦАП с поддержкой 32-бит/384кГц (модель PCM5102A) с питанием 5.0В, отличными характеристиками динамического диапазона и встроенным генератором частоты.
- Сборка питается по кабелю USB, дополнительное питание не требуется
Идеально для сборки DIY-ЦАПов, апгрейда звуковых возможностей Raspberry Pi или создания внешних USB-наушниковых усилителей.
Выход: Обычно на модулях распаян 3.5 мм jack или RCA для стереовыхода

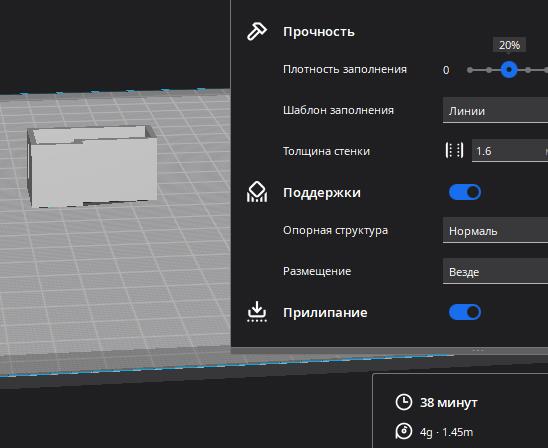

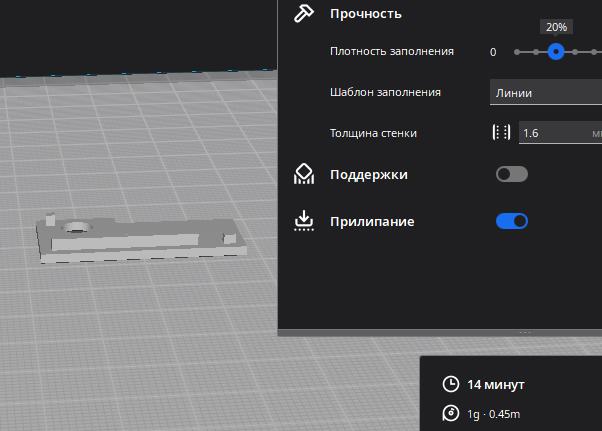

Модули PCM2706 и PCM5102 как-будто созданы друг для друга. Пайка заключается в соединении параллельных перемычек, отверстия расположены четко друг над другом и после того как спаяли, втыкаем USB кабель в свободный слот USB, а наушники в jack. Система автоматически мгновенно определила DAC, громкость системно не регулируется, это можно сделать в приложении из которого будем воспроизводить звук, например Foobar2000. Или заменить PCM5102A на PCM5122, который поддерживает регулировку громкости, как, например в Volumio. На Linux еще не пробовал, но должно поддерживаться все в полном порядке.
