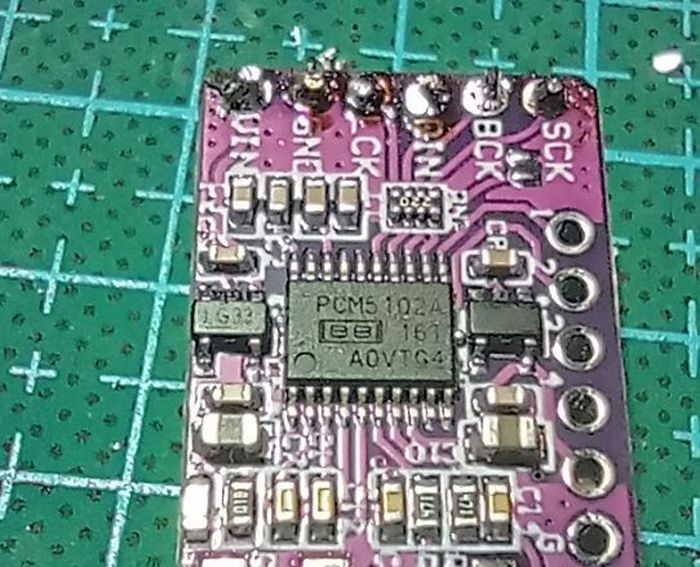

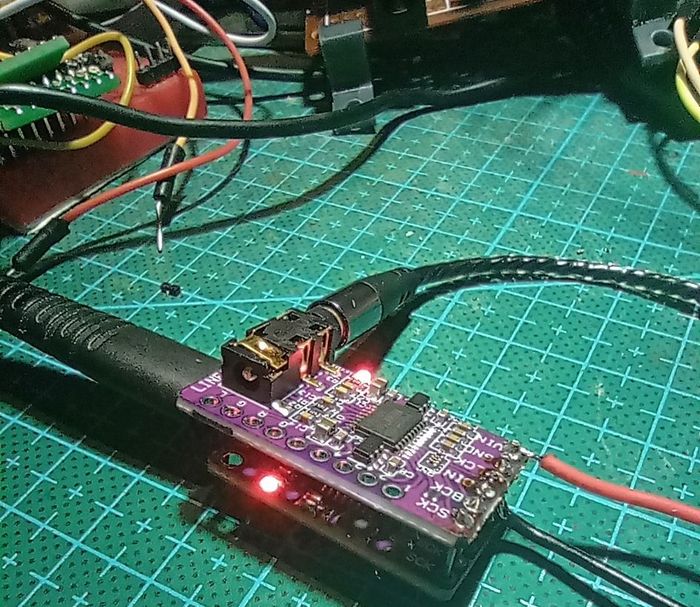

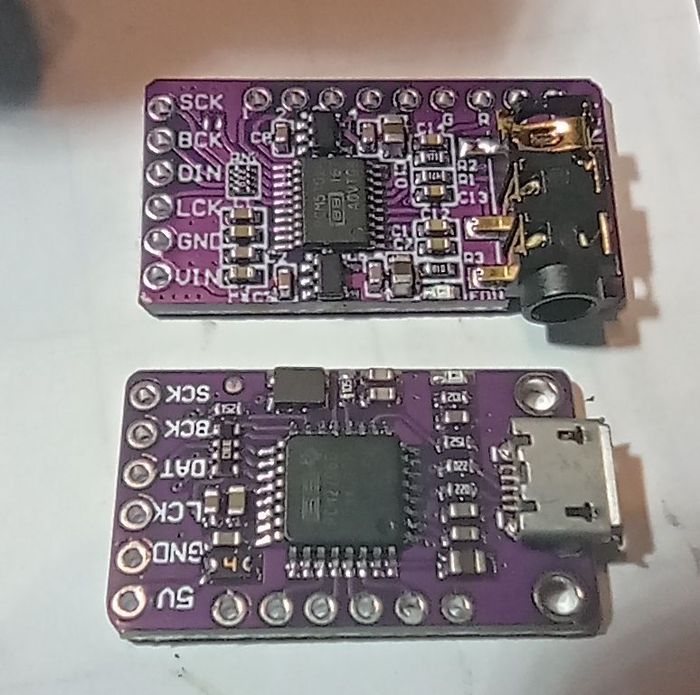

PCM5102 DAC BOARD

Модуль ЦАП PCM5102 и ESP32

Подключаем к микроконтроллерам (например, ESP32) через интерфейс I2S

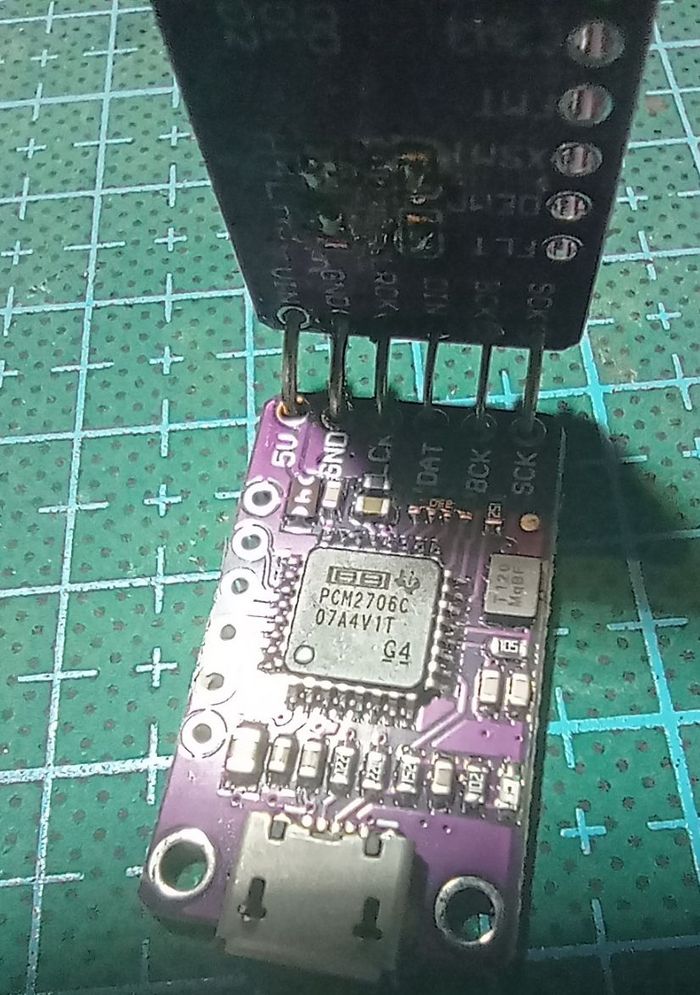

Основные пины:

• VIN (3.3-5V)
• GND
• BCK (Bit Clock)
• LCK (Left/Right Clock)
• DATA (Data Input DIN)

Для работы необходима библиотека I2S в Arduino IDE или конфигурация звука в ESP-IDF.
Основные этапы подключения PCM5102:

• Питание:
  Подключите VIN к 3.3V (или 5V, зависит от модуля) и GND к GND.
• Интерфейс I2S:
  BCK (Bit Clock): На ESP32 обычно GPIO 26 или 14.
  LCK (WS/LRCLK): На ESP32 обычно GPIO 25 или 15.
  DIN (DATA): На ESP32 обычно GPIO 22 или 32.

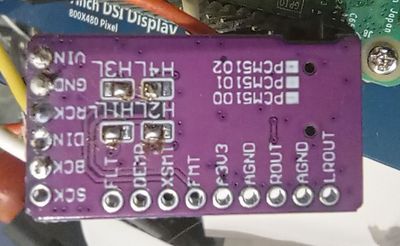

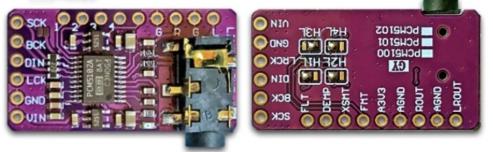

• Настройка модуля:

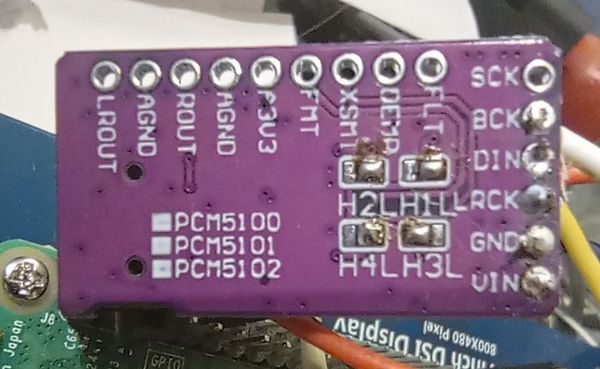

  На плате PCM5102 часто есть перемычки (SMD резисторы) для настройки режимов, например, вывода SCK (System Clock) или работы без внешнего генератора. Большинство модулей с OZON уже сконфигурированы для работы в режиме I2S "slave".
• Выход звука:
  Используйте 3.5 мм джек или выходы LOUT/ROUT/GND для подключения усилителя.
• Пример использования:
  Совместно с ESP32 и библиотекой ESP8266Audio или ESP32-A2DP для Bluetooth-аудио.

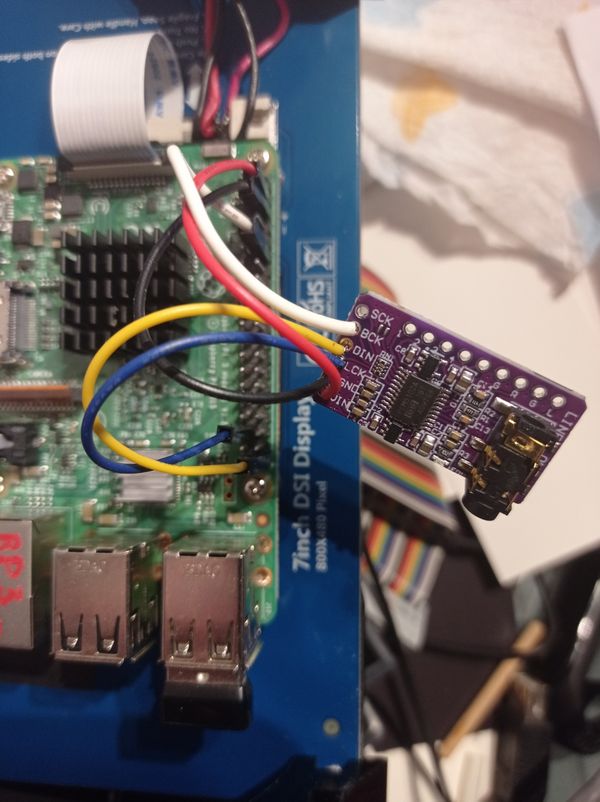

Raspberry Pi connect PCM5102 DAC

• SCK Not wired (Internally generated) Не подключенный (сгенерированный внутри)
• BCK PIN 12 (RPi) (GPIO18)
• DIN PIN 40 (RPi) (GPIO21)
• LRCK PIN 35 (RPi) (GPIO19)
• GND PIN 6 (RPi) (GND) Ground
• VIN PIN 2 (4) (RPi) (5V)

Примечание: В некоторых модулях PCM5102 SCK можно не подключать, если он генерируется автоматически.

Сделать активацию интерфейса I2S через sudo raspi-config и настройку драйвера hifiberry-dac в файле /boot/config.txt для корректного вывода аудио, теперь в новом месте:

/boot/firmware/config.txt.

Настройка системы (Raspberry Pi OS)

После того, как мы все правильно соединили или припаяли, нужно сделать некоторые настройки в файлах конфигурации OS Raspbian

• Обновление системы:



  sudo apt-get update
  sudo apt-get upgrade


• Настройка I2S:
  Откройте терминал и запустите:


  sudo raspi-config


• Перейдите в Interfacing Options > I2S > выберите Yes.
• Конфигурация аудио драйвера:
  Отредактируйте файл конфигурации:


  sudo nano /boot/config.txt
  sudo nano /boot/firmware/config.txt


• Закомментируйте строку звука по умолчанию (если есть):



  #dtparam=audio=on


• Добавьте строку для использования драйвера HiFiBerry DAC (или аналогичного):


  dtoverlay=hifiberry-dac


• Нажмите Ctrl+X, затем Y и Enter, чтобы сохранить.
• Перезагрузка:


  sudo reboot


• Проверка звука: Проверьте наличие устройства:


  aplay -l


• Устройство PCM5102 должно отображаться как hifiberry-dac.
• Протестируйте звук:


  speaker-test -c2


• Использование:
  После настройки вы можете использовать PCM5102 в качестве устройства вывода по умолчанию в таких плеерах, как MPD, VLC, или в специализированных системах типа Volumio, указав драйвер HiFiBerry DAC.

KCX TFT2.8 PLAYER02_V2.3 Audio-Панель

Панель Audio KCX TFT2.8 PLAYER02_V2.3 имеет и свой аналоговый выход, но по качеству звука проигрывает по качеству от отдельного DAC.

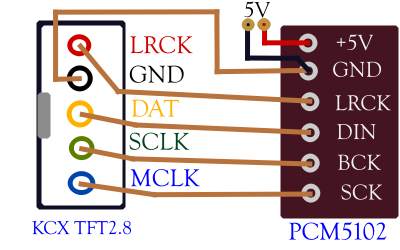

Чтобы подключить ЦАП PCM5102 будем использовать провода из комплекта.
Также я применил отдельный понижающий модуль на 5В для питания модуля DAC PCM5102, а саму аудио панель KCX TFT2.8 PLAYER02_V2.3 от 12 В

• красный провод LRCK RCK PCM5102
• черный провод GND GND PCM5102
• желтый провод DAT DIN PCM5102
• зелёный провод SCLK BCK PCM5102
• синий провод MCLK SCK PCM5102

Настроек никаких не требуется, после соединения проводников начинает сразу работать.
На модуле DAC PCM5102 имеется разъём jack 3,5мм. Мощности выхода достаточно для оценочной работоспособности системы.
